海思AI芯片Hi3516DV300/CV500系列Linux平台开发环境搭建

目录

1、软件包安装

2、编译arm-himix200交叉编译器

3、编译uboot和Kernel

前言:此篇搭建环境的Linux平台为ubuntu16.0.4 64位系统,SDK的目标平台为Hi3519DV300\CV500系列。

1、软件包安装

步骤 1  配置默认使用 bash

执行

#sudo dpkg-reconfigure dash

选择 no

步骤 2 安装软件包

执行:

#sudo apt-get install make libc6:i386 lib32z1 lib32stdc++6 zlib1g-dev libncurses5-devncurses-term libncursesw5-dev g++ u-boot-tools:i386 texinfo texlive gawk libssl-dev opensslbc

步骤 3 创建/etc/ld.so.preload 文件

并执行

#echo "" > /etc/ld.so.preload

以解决 64bit linuxserver 上某些第三方库编译失败的问题。


步骤 4 安装其他软件包

因为Linux交叉编译器是32位的,而ubuntu16.0.4是64位的,因此需要安装lib32ncurses5和lib32z1兼容x86的运行库及环境。

#sudo apt-get install lib32ncurses5#sudo apt-get install lib32z1

 为了解决Hi3516DV300 sdk 编译提示 cannot find uuid library required for mkfs.ubifs错误,安装u-boot-tools libuuid1:i386 gperf和zlib1g-dev liblzo2-dev uuid-dev pkg-config库。

#sudo apt-get install  u-boot-tools libuuid1:i386 gperf#sudo apt-get install zlib1g-dev liblzo2-dev uuid-dev pkg-config

2、编译arm-himix200交叉编译器

1)将toolchain\arm-himix200-linux.tgz拷贝到ubuntu16.0.4系统中

2)解压arm-himix200-linux.tgz

执行如下命令进行解压:

#tar xzf arm-himix200-linux.tgz

3)安装arm-himix200-linux交叉编译器

运行

# chmod +x arm-himix200-linux.install

然后运行

# ./arm-himix200-linux.install

即可。
4) 执行

# source /etc/profile

安装交叉编译器的脚本配置的环境变量就可以生效了,或者请重新登陆也可。
5)修改环境变量

# sudo vim ~/.bashrc

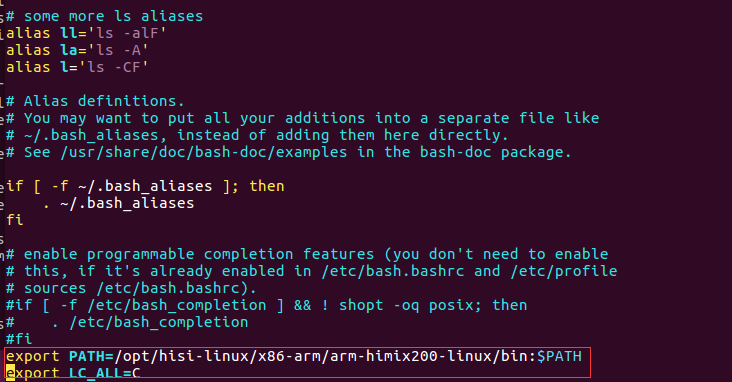

bashrc文件末尾添加以下代码:

export PATH=/opt/hisi-linux/x86-arm/arm-himix200-linux/bin:$PATHexport LC_ALL=C

6)配置环境变量生效

# source  ~/.bashrc

7)查看编译器版本

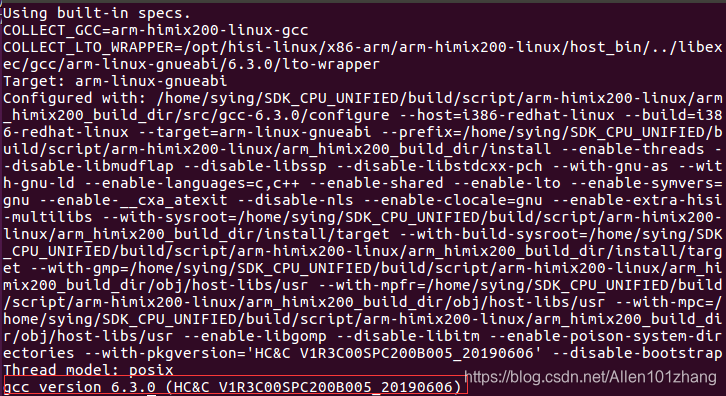

# arm-himix200-linux-gcc -v

显示编译器版本信息,则表示成功安装交叉编译器。

3、编译uboot和Kernel

1)安装SDK包

拷贝Hi3516C V500R001C02SPC011\01.software\board\Hi3516CV500_SDK_V2.0.1.1.tgz到ubuntu16.0.4系统中,运行./sdk.unpack(请用 root 或 sudo 权限执行)将会展开 SDK 包打包压缩存放的内容。

解压Hi3516CV500_SDK_V2.0.1.1.tgz

#  sudo tar zxvf Hi3516CV500_SDK_V2.0.1.1.tgz -C ./

进入解压的SDK目录,然后运行./sdk.unpack命令

# sudo ./sdk.unpack

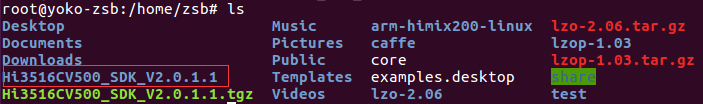

成功执行./sdk.unpack后,会的到一个sdk包:Hi3516CV500_SDK_V2.0.1.1

如果提示source:not found,执行dpkg-reconfigure dash(执行时需要root权限)

#sudo dpkg-reconfigure dash

在出现的界面中选择no,再运行ls -l /bin/sh后显示/bin/sh/->bash

目标是编译sdk包Hi3516CV500_SDK_V2.0.1.1\osdrv根目录

2)将内核的补丁v4.9.37打到linux 的内核kernel上

从linux开源社区下载v4.9.37版本的内核:

(1) 进入网站:www.kernel.org

(2)选择HTTP协议资源的https://www.kernel.org/pub/选项,进入子页面

(3)选择linux/菜单项,进入子页面

(4)选择kernel/菜单项,进入子页面

(5)选择v4.x/菜单项,进入子页面

(6)下载linux-4.9.37.tar.gz (或者linux-4.9.37.tar.xz)到osdrv/opensource/kernel目录下

(7)在linux服务器中进入 osdrv 的根目录,执行如下命令:

# cd opensource/kernel# tar -zxf linux-4.9.37.tar.gz# mv linux-4.9.37 linux-4.9.y# cd linux-4.9.y# patch -p1 < ../linux-4.9.37.patch# cd ../# tar -czf linux-4.9.y.tgz linux-4.9.y# cd ../../

完成补丁安装。

3)编译osdrv

注意:由于Makefile中文件系统编译依赖组件较多,不能保证单独编译的文件系统可用,建议采用make all编译。

进入Hi3516CV500_SDK_V2.0.1.1\osdv根目录

(1)清除整个osdrv目录的编译文件:

# make OSDRV_CROSS=arm-himix200-linux clean

(2)彻底清除整个osdrv目录的编译文件,除清除编译文件外,还删除已编译好的镜像:

# make OSDRV_CROSS=arm-himix200-linux distclean

(3)编译整个osdrv

sudo make all

提示arm-hisix200-linux-gcc: command not found的解决办法:

这是因为Linux宿主机是ubuntu 16.04 64位,而交叉编译器是针对32位的开发板制作的。所以要安装对应的32位库。
安装命令:

# sudo apt install lib32z1-dev

然后执行su root

# su root

输入root密码,进入登录root管理员权限,如下图,表示成功登录root

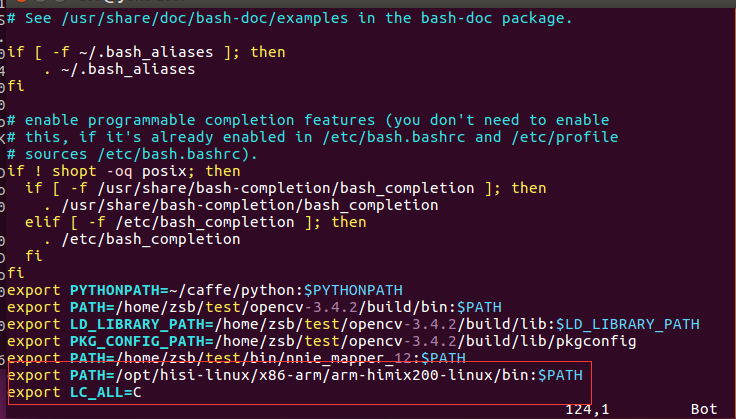

# vim ~/.bashrc

在环境变量末尾添加以下代码

export LC_ALL=Cexport PATH="/opt/hisi-linux/x86-arm/arm-himix200-linux/bin:$PATH"

然后再执行make all编译osdrv

# make all

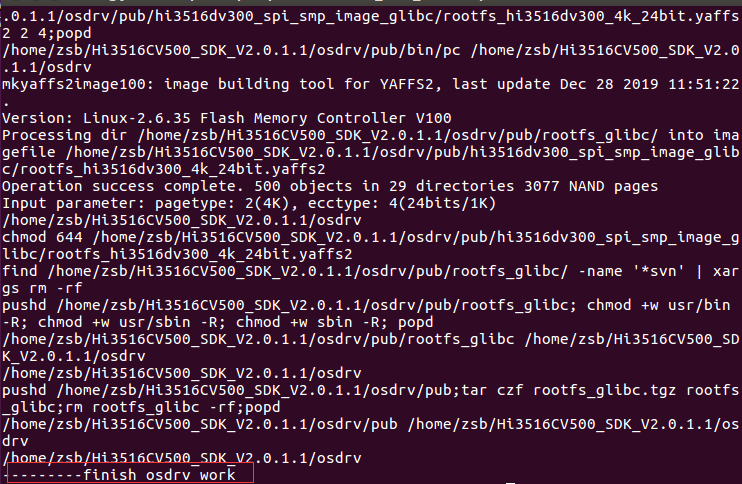

最后的编译提示信息如下:

​编译成功可以得到:

(1)uImage

路径:Hi3516CV500_SDK_V2.0.1.1/osdrv/opensource/kernel/linux-4.9.y/arch/arm/uImage

(2)u-boot-hi3516dv300.bin

路径:Hi3516CV500_SDK_V2.0.1.1/osdrv/opensource/uboot/u-boot-2016.11/u-boot-hi3516dv300.bin

编译过程参考:

ReleaseDoc\zh\01.software\board\OSDRV\Hi3516CV500╱Hi3516DV300╱Hi3516AV300 开发环境用户指南

ReleaseDoc\zh\01.software\board\Hi3516CV500╱Hi3516DV300╱Hi3516AV300 SDK 安装及升级使用说明

ReleaseDoc\zh\01.software\board\OSDRV\Hi3516CV500╱Hi3516DV300╱Hi3516AV300 U-boot 移植应用开发指
